背景
來自歐盟的農業生物科技公司——荷蘭KeyGene公司，是一家專注于提供基因型-表型分析和性狀及關聯基因挖掘服務的公司。自從2011年由KeyGene公司和德國LemnaTec共同建立的歐洲植物表型平臺PhenoFab投入運轉后，迅速積累了大量的基因型-表型測量和分析經驗，并取得了異常出色的結果，從而導致PhenoFab一直處于滿負荷運轉狀態。
基于大量的PhenoFab使用經驗和數據分析的基礎，KeyGene研發出了一款便攜式植物表型平臺KeyBox。
KeyBox的是為了解決PhenoFab工作人員在實際應用中遇到的問題而面世的，并且從設計之初就要求能夠操作簡單、不需進行復雜的軟件學習，即使是育種公司的一般工作人員也容易掌握。
KeyBox已經被大量實驗證明是非常高效、有價值的。正如世界聞名的集科研育種、種子生產及開發銷售為一體的專業化蔬菜育種公司——荷蘭安莎種子集團公司（ENZA ZADEN）的育種家Martijn van Stee所說“我們用KeyBox在世界各地進行了高通量的表型分析，它在將表型量化方面被證明非?？煽俊?。
快速打包設計

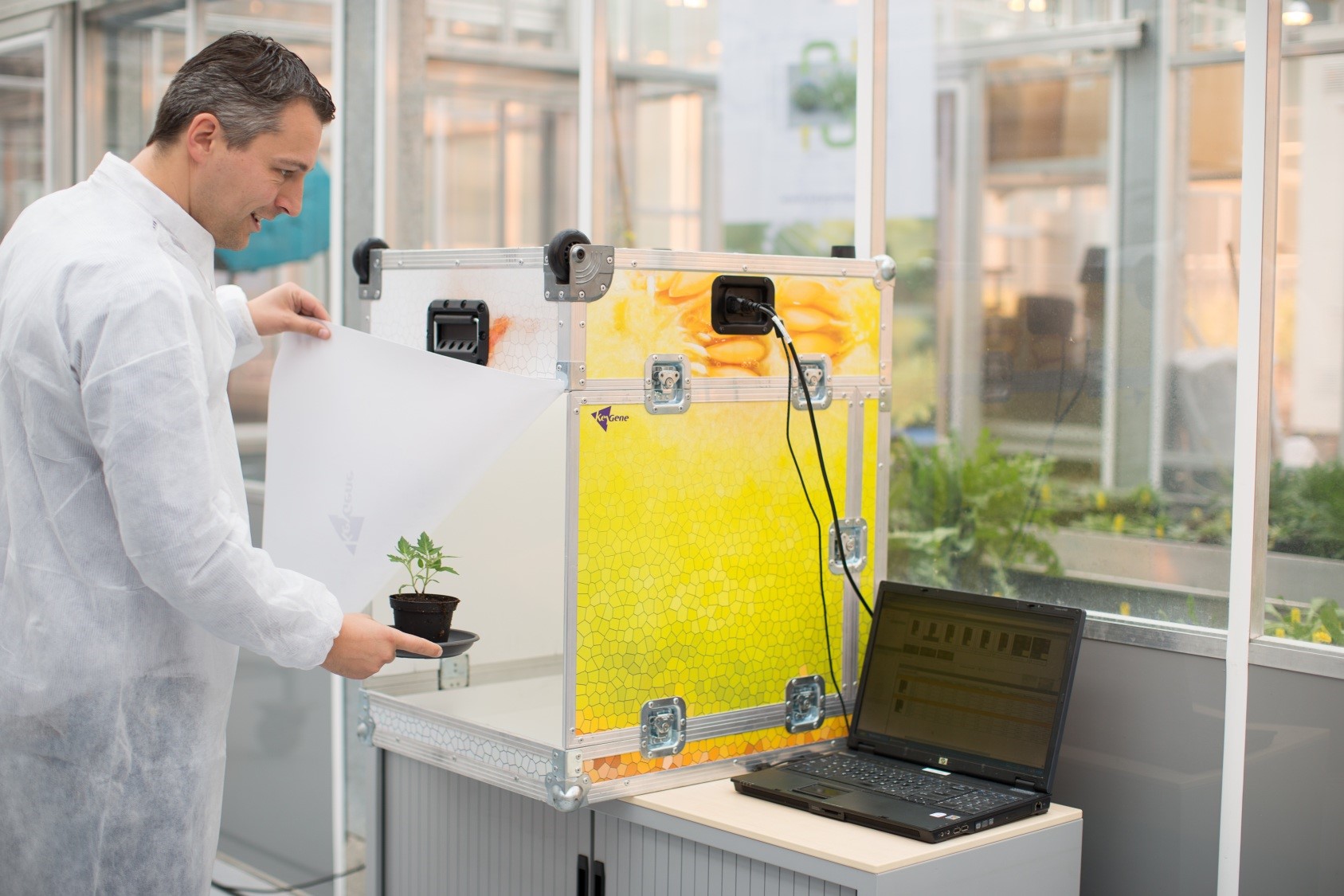

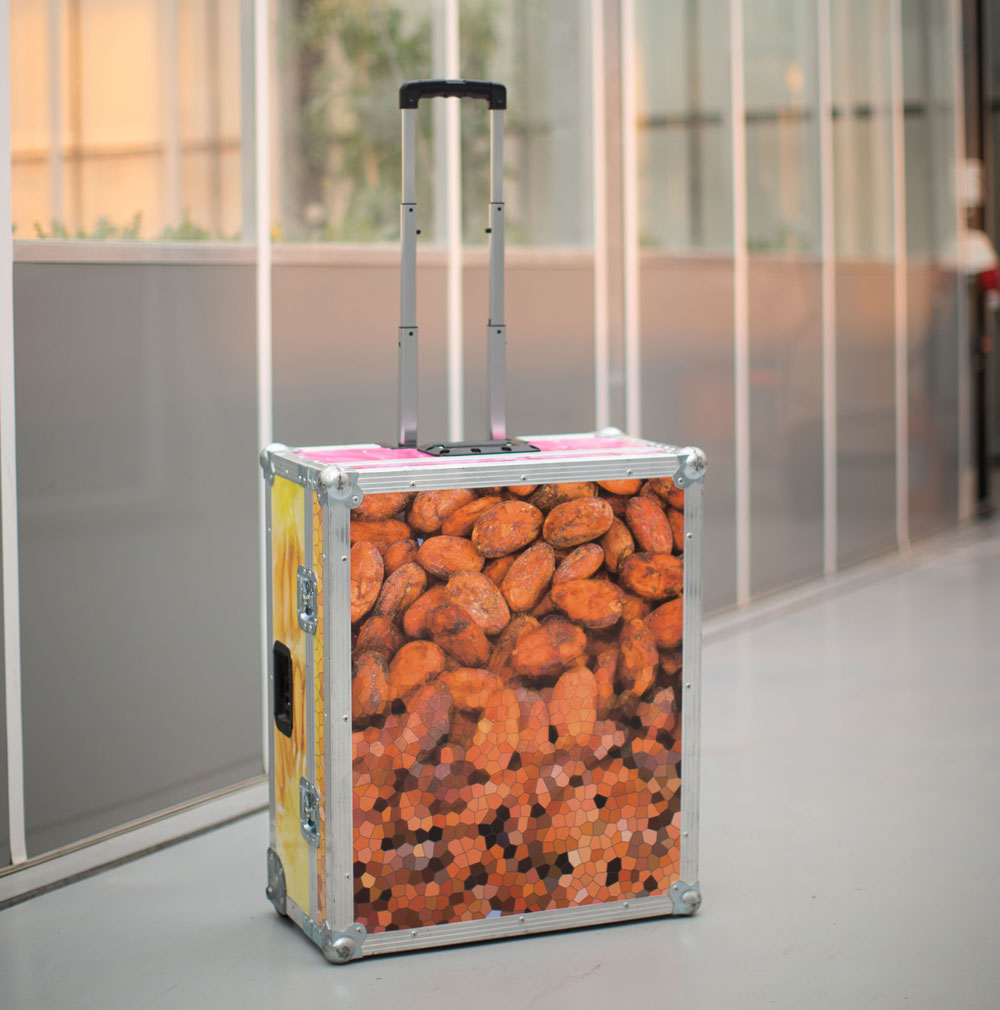

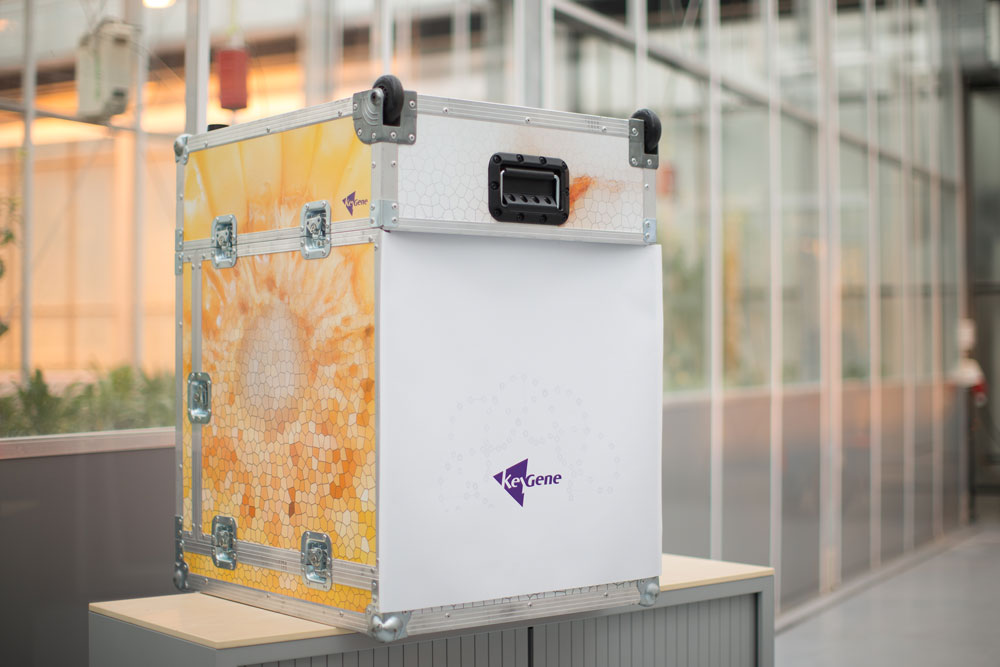

考慮到KeyBox可能需要經常帶到溫室、野外或其它地方進行測量，因此它被設計成可快速拆卸、打包的樣式。將KeyBox打包后，就成為一個拉桿箱，方便運輸和攜帶。
 |  |
| 工作狀態 | 打包后 |
主要功能
對植物體進行整株或器官（果實、種子、根系、葉片、幼苗等）的表型成像
便攜可折疊式設計，方便帶到溫室或野外使用
標準光照環境，數據可重復
經驗豐富的專家根據應用經驗設計的軟件，操作簡單，解決農業應用中遇到的問題
內置顏色校正和讀取電子標簽的程序
可選一系列的功能程序模塊，并不斷升級中
應用領域
表型性狀分析/挖掘，基因型-表型關聯
農業育種
園藝學、農業信息學
果實品質分析
植物病理研究
生物量分析
種子萌發研究
抗逆研究
工作軟件Pheno-suite
KeyBox的工作軟件Pheno-suite由KeyGene公司強大的生物信息學和軟件團隊開發，充分考慮在實際應用的需求，操作簡單，功能強大。
Pheno-suite的工作模塊包括：
基礎整合模塊。內置在軟件中，是軟件的基本組成部分。

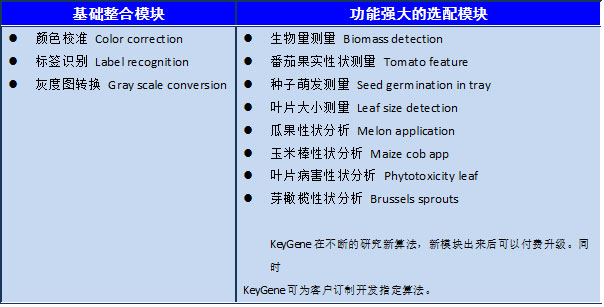

選配模塊。功能強大，針對應用的每個算法是一個模塊，客戶可以根據需求選配。
基礎整合模塊：顏色校準 Color correction

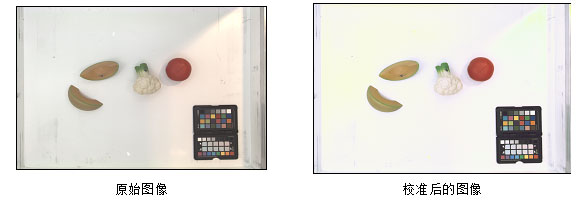

在拍照時，將標準色卡護照（ColorChecker Passport）放入KeyBox內一起成像。拍照結束后，利用Pheno-suite軟件的“Color correction”功能，可以根據標準色卡還原被攝物體的真實顏色。
基礎整合模塊：標簽識別 Label recognition

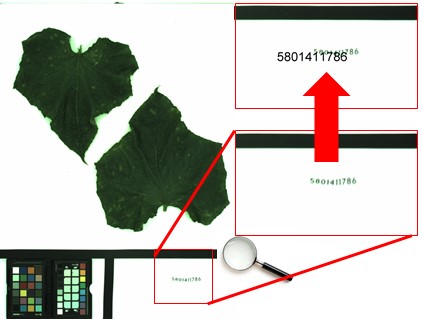

Pheno-suite軟件可以協助生成由10位數字組成的標簽并打印出來。在拍照時，將標簽條一起成像。利用Pheno-suite軟件的“Label recognition”功能，可以自動將標簽條識別并讀取出來?？蛻艨梢詫D片文件與標簽關聯起來，方便數據管理。
基礎整合模塊：灰度圖轉換 Gray scale conversion

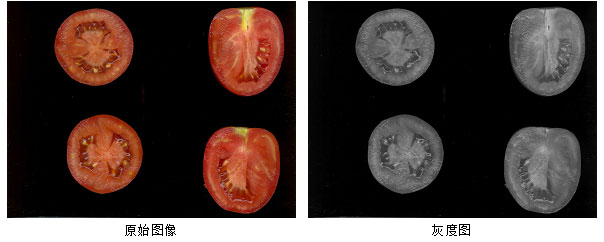

利用Pheno-suite軟件的“Gray scale conversion”功能，可以將彩色圖像轉換為灰度圖，供客戶使用。
功能強大的模塊：生物量測量 Biomass detection

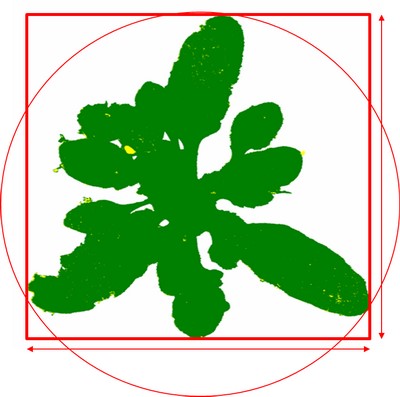

利用Pheno-suite軟件的“Biomass detection”功能，可以計算樣品的像素大小、樣品的長度和寬度（將樣品包圍起來的方形盒的長度和寬度）、樣品性狀偏離圓形的程度（deviation from circle）。
Plant pixel size
Length/width bounding box
Deviation from circle
功能強大的模塊：形態大小測量 Tomato size

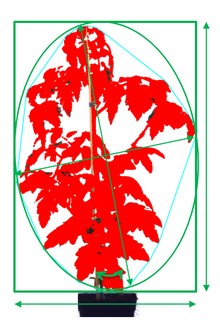

利用Pheno-suite軟件的“Tomato size”功能，可以計算樣品的像素大小、樣品的長度和寬度（將樣品包圍起來的方形盒的長度和寬度）、樣品的橢圓度（最大軸長、最小軸長、朝向）。
Plant pixel size Height/width bounding box Elipse (same second central moment) Major axis length Minor axis length Orientation 命名為“Tomato size”并不代表只能測量番茄，而是適用于所有樣品 |  |
功能強大的模塊：種子萌發測量 Seed germination in tray
利用Pheno-suite軟件的“Seed germination in tray”功能，可以計算樣品的總像素大小、樣品的平均像素大小、樣品像素大小的標準差等。這些可以用于判斷種子的萌發率。
| Total pixel size Average object pixel size STDEV object pixel size |  |
功能強大的模塊：葉片大小測量 Leaf size detection
利用Pheno-suite軟件的“Leaf size detection”功能，可以計算樣品數目，以及每個樣品的總像素大小、樣品的長度和寬度（將樣品包圍起來的方形盒的長度和寬度）、樣品性狀偏離圓形的程度等。 # Objects Per Object Total pixel size Length/width bounding box Deviation from circle |  |
實際應用舉例
葉片尺寸測量

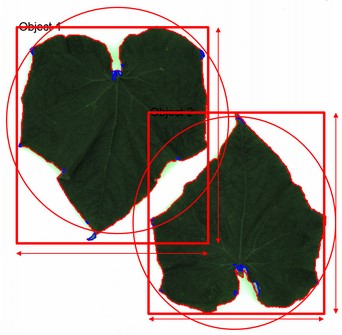

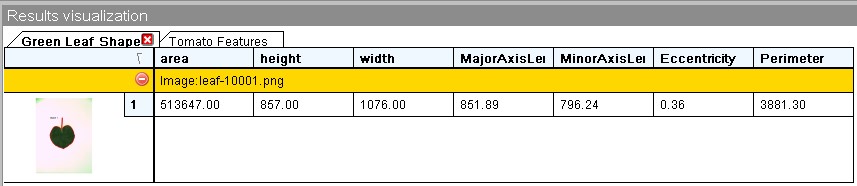

下圖中，利用KeyBox測量了一個葉片像素面積、長度、寬度、長軸（Major Axis）、短軸（Minor Axis）、偏心率（Eccentricity）和周長（Perimeter）。
種子發芽率研究

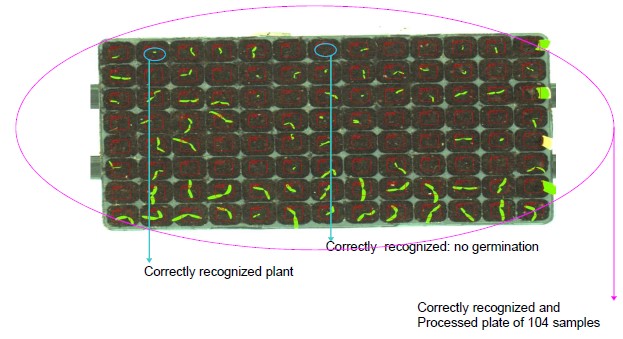

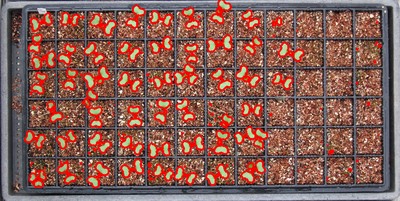

下圖中，利用KeyBox測量了一個104孔的芽盤中，種子的萌發情況，精確識別萌發的種子和未萌發的種子，計算出萌發率。
番茄果實性狀分析

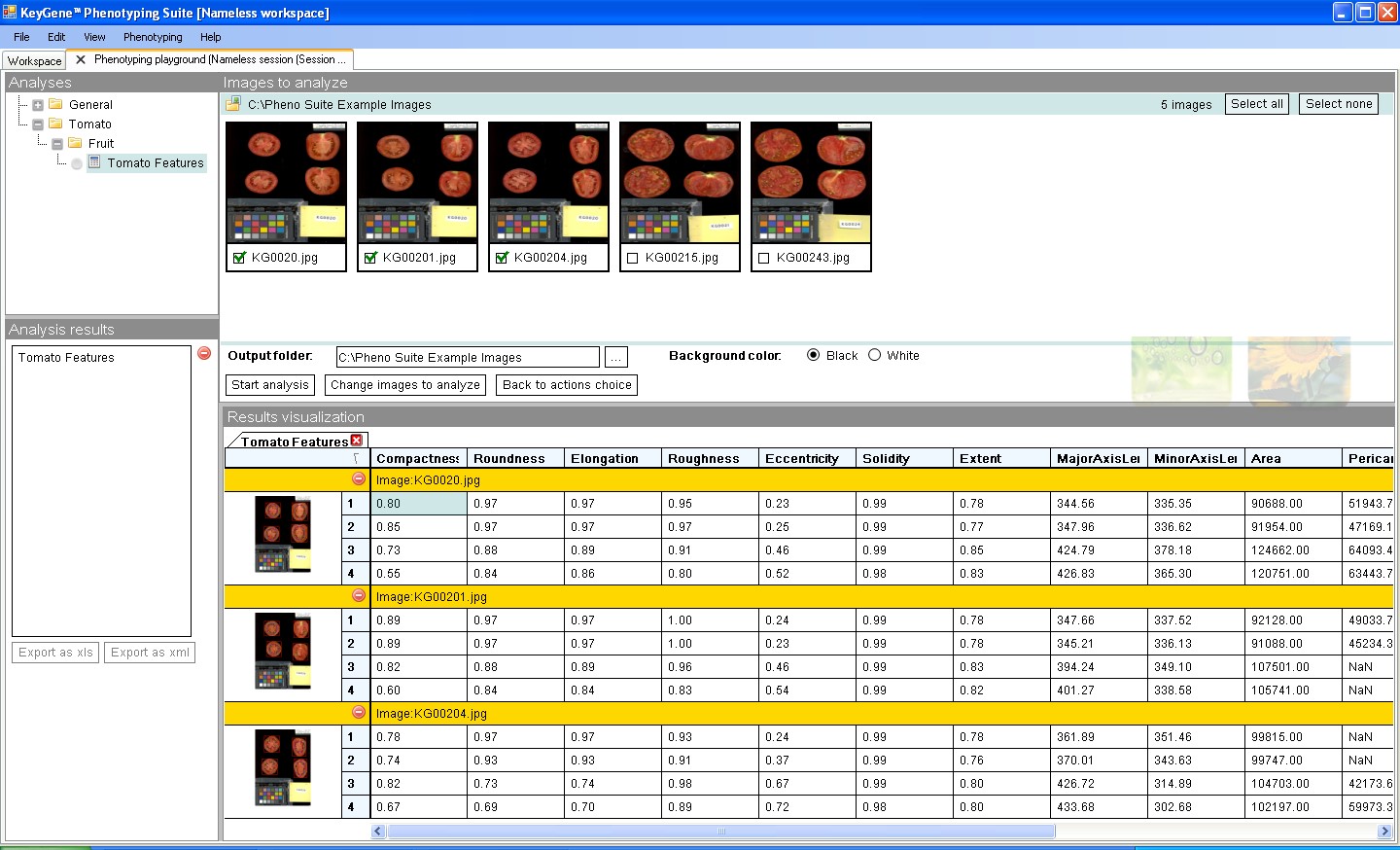

下圖中，利用Keybox儀器對三個櫻桃番茄果實性狀進行了分析，共獲得緊湊度（Compactness）、圓度（Roundness）、像素面積（Area）、長軸（Major Axis）和短軸（Minor Axis）等10個參數，對番茄果實的各項參數進行分析。
瓜果性狀分析
將瓜類果實放在Keybox儀器中進行成像，利用軟件可以計算出果實的尺寸大?。≒ixel size）、長度（Length）、寬度（Width）、顏色（Color）、裂縫（Cracks）、黑點數（Dark spots）和圓度（Roundness of melon）。
Size of melon（Pixels） Length & width melon Color Cracks Dark spots Roundness of melon |  |
玉米棒性狀分析
將玉米棒放到Keybox儀器，成像后分析，可以得到玉米棒長度（Length cob）、玉米棒寬度（Width cob）、顏色（Color）和圖像中谷粒數（Kernels on cob）。
Length cob Width cob Color Number of kernels in length Estimate of total kernels on cob |  |
葉片病害性狀分析
對感病葉片進行分析，葉片顏色（Color leaf）、黃色部分面積（Quantify area yellow）、棕色葉片面積（Quantify area brown）和對照葉片之間比較（Compare with control plants）。
Color leaf
Quantify area yellow
Quantify area brown
Compare with control plants
芽橄欖性狀分析

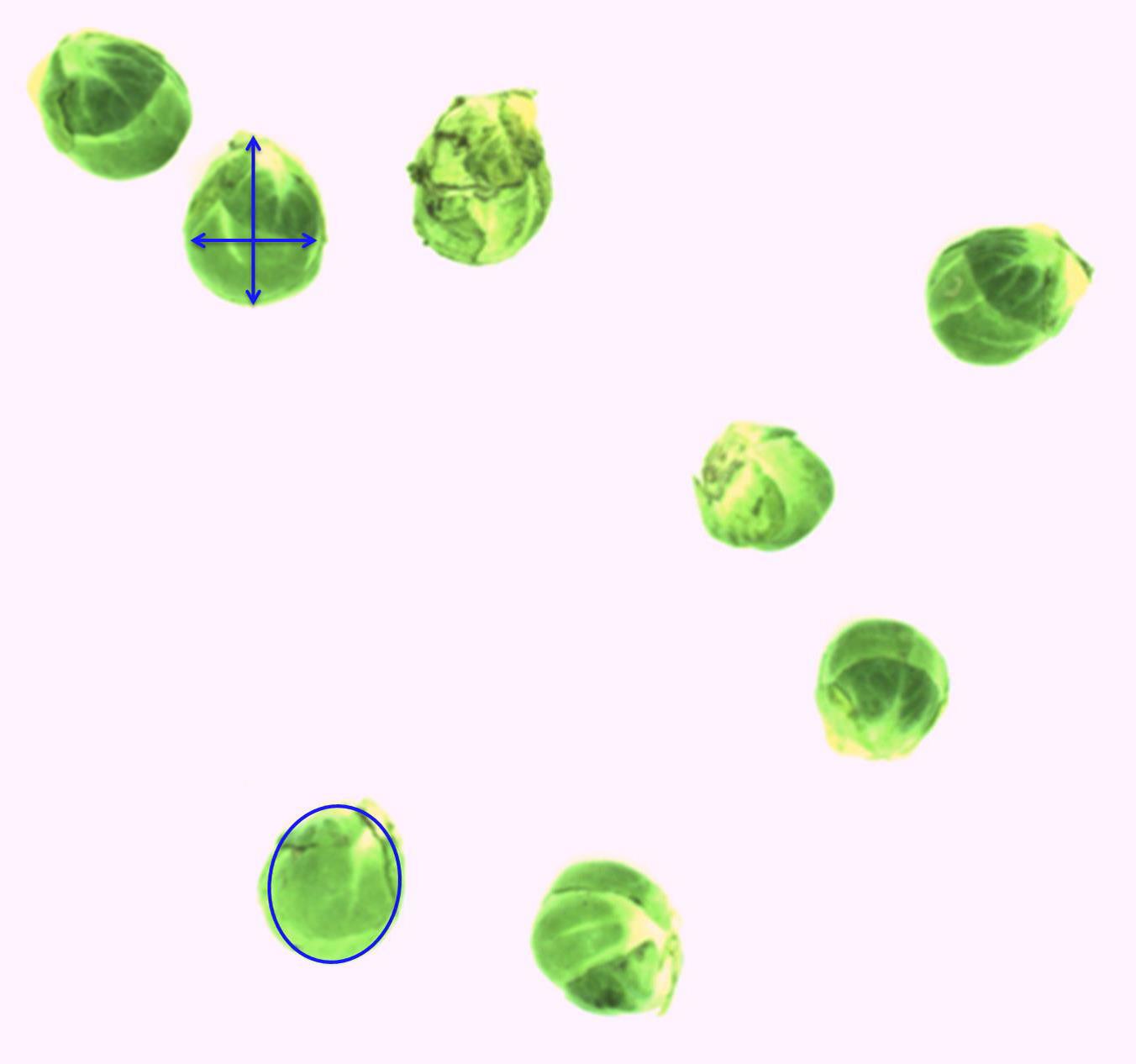

Keybox儀器可以同時對多個芽甘藍進行成像和分析，可以計算每個樣品的長度、寬度、周長、偏離圓形程度、顏色分級（綠色、棕色和黃色）、計算參數（平均面積、長寬比、標準偏差）、大小分類、均勻性和形狀
# Objects Size parameters per object: Length Width Perimeter Deviation of circle Object size (pixels) Color per object: Color classes (green, yellow, brown) % green of surface (or brown/yellow) Calculated parameters: Average object size (pixels) STDEV object size (pixels) Ratio length/width % too small % too brown % wrong shape Reference parameters: Size classes (e.g.18-23mm) Color classes Uniformity Shape classes |  |
