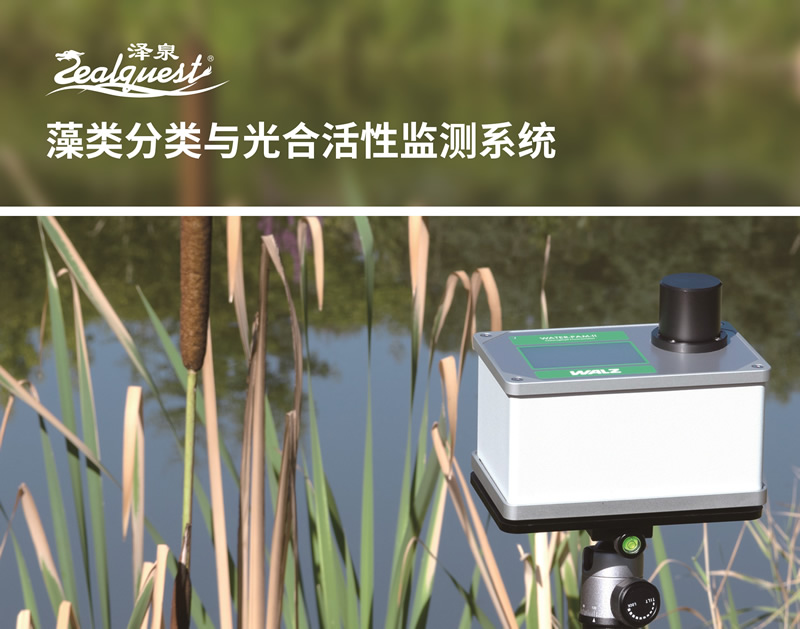

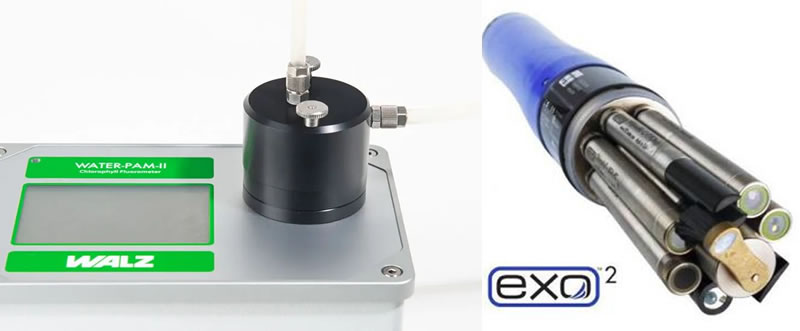

藻類分類與光合活性監測系統是由上海澤泉科技股份有限公司研發的基于智慧物聯網的數據采集控制監測平臺，具備藻類熒光分析和藻類濃度分析及多參數水質監測能力。核心分析儀是德國WALZ公司全新版的藻類葉綠素熒光儀WATER-PAM-II和美國YSI的EXO2多參數水質分析儀。它是一種便攜式原位監測儀?？梢愿鶕O(jiān)測或者實驗計劃自定義測量周期，提供長期、穩定、可靠的數據。
它是通過云端定制計劃、自動或者手動發送交互指令給站點網關，實現控制泵抽水后自動分析熒光數據和藻類分類數據及多參數水質數據。
應用領域
可以長期野外監測自然水樣的微藻樣品的光合作用，標準版是一臺超便攜的設備，在標準版的基礎上加配流通版樣品室和蠕動泵套件即可實現連續監測。WATER-PAM-II還搭載了PHYTO-PAM-II類似的熒光激發光譜，基于不同藻類在450nm，520nm，630nm，660nm的熒光激發光譜差異來計算和分析自然水體藻類成分(藍藻，綠藻，硅甲藻)，分別測量每種藻分類的葉綠素a濃度和計算總葉綠素a(TotalChla)濃度。
可應用于水生生物學、水域生態學、海洋學、湖沼學等領域，檢測限達0.1μgChl/L。可用于有害藻華(HABs)的早期預警。

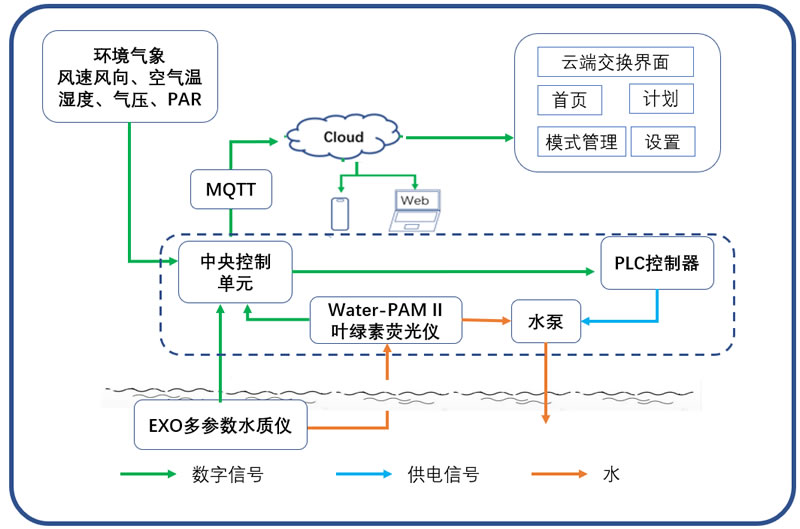

平臺結構
主要功能
● 只需要實驗前簡單定制好計劃，即可實時數據遠程云端查看、下載數據。
● 可自動也可手動遠程控制采集水樣，自動分析藻類光合活性及濃度。
● 自動獲取水質參數數據，根據配置多達19個參數的選擇輸出項，最多可同時接7個探頭。
● 自動獲取環境氣象數據，風速風向、氣溫、相對濕度、露點、輻射、降雨、大氣壓力和光合有效輻射(選配)
測量參數
● Fo，Fm，Fv/Fm，F，Fm’，Fo’，Y(II)=ΔF/Fm’，qP，qN，NPQ，Y(NPQ)，Y(NO)，ETR，α，Ik，ETRmax；藍藻，綠藻，硅甲藻葉綠素a濃度和總葉綠素a濃度。
● 溫度(℃)、水深度、pH、pH(mv)、PAR、電導率(μS/cm)、氨氮(mg/L)、溶解氧(mg/L)、溶解氧(%)、硝氮(mg/L)、鹽度、葉綠素(μg/L)、氯化物(mg/L)、ORP(mv)、藻藍蛋白(μg/L)、藻紅蛋白(μg/L)、濁度(FNU)、fDOM(ppb)、比電導率(μS/cm)，參數選配。
● 風速風向、氣溫、相對濕度、露點、輻射、降雨、大氣壓力和光合有效輻射(選配)
特點
● 探頭設計為即插即用方式，客戶可根據實際需求進行部件的選配。
● 云端和本地數據存儲，可以遠程下載數據，在本地也有數據備份，提高了數據安全性。
● 部署方便。該系統的供電為12V供電方式，可引220V市電轉換后供電，也可以配備12V蓄電池進行短期供電，還可以采用太陽能板供電方式長期使用。
● 便攜。設備總重18公斤，標配4G通訊模塊，可以隨意部署。也可部署于小型浮標上面。
● 維護量小，可15-30天檢查清潔進水口，清洗或者更換樣品杯即可。
主要技術參數
● 控制箱規格：460×400×290cm(L×W×H)；18kg。EXO2規格：72cm×7.62cm(長×直徑)；3.6kg。
● 內部分析儀屏幕顯示：160×104字符(78×61mm)半透/黑白顯示屏，帶背光。
● Water-PAM-II測量參數：Fo,Fm,Fm’,F,Fo’,Fv/Fm,Y(II),qP,qL,qN,NPQ,Y(NPQ),Y(NO),ETR,α，Ik，ETRmax,藍藻，綠藻，硅甲藻葉綠素a濃度和總葉綠素a濃度等。
● EXO2測量參數：溫度(℃)、水深度、PH、PH(mv)、PAR、電導率(μS/cm)、氨氮(mg/L)、溶解氧(mg/L)、溶解氧(%)、硝氮(mg/L)、鹽度、葉綠素(μg/L)、氯化物(mg/L)、ORP(mv)、藻藍蛋白(μg/L)、藻紅蛋白(μg/L)、濁度(FNU)、fDOM(ppb)、比電導率(μS/cm)。(根據選擇的探頭選擇輸出)
● 測量模式：兩種，云端自動，云端手動。組件設備也可以單機使用。
● 云端操作界面：界面簡潔，功能強大。能實時顯示測量數據的變化趨勢。
● 環境溫度：-5～＋45℃
● 適用電源：通過適配器外接交流電供電12v/13.5A；也可以接太陽能板直接供電。
可選配件技術參數
● 太陽能板供電系統套件(120AH膠體電池+20A充電控制器+200W太陽能板及支架、保溫箱)。
● EXO2選配傳感器頭參數
傳感器 | 測量范圍 | 準確度 | 響應 時間 | 分辨率 |
氨氮(帶傳感器) | 0-200mg/L | 讀數的±10%或者2mg/L-Nw.i.g. | – | 0.01mg/L |
氯化物 | 0-1000mg/L-C12 | 讀數的±15%或者5mg/L-C1w.i.g. | – | 0.01mg/L |
氣壓計 | 375-825mmHg | ±1.5mmHg(0-50℃) | – | 0.1mmHg |
藍綠藻藻藍蛋白(PC) (總藻類傳感器的一部分) | 0-100μg/L；0-100RFU； | 線性：R2>0.999，與羅丹明WT連續稀釋相關(0-100μg/mLPC) | T63<2s | 0.01μg/LPC 0.01RFU |
藍綠藻藻紅蛋白(PE) (總藻類傳感器的一部分) | 0-280μg/LPE；0-100RFU； | 線性：R2>0.999，與羅丹明WT連續稀釋相關(0-280μg/mLPE) | T63<2s | 0.01μg/LPE0.01RFU |
葉綠素 (總藻類傳感器的一部分) | 0-400μg/LChl 0-100RFU | 線性：R2>0.999，與羅丹明WT連續稀釋相關(0-400μg/mL) | T63<2s | 0.01μg/LChl； 0.01RFU |
電導率 | 0-200mS/cm | 0–100：讀數之±0.5%或0.001mS/cmw.i.g.；100-200:讀數之±1% | T63<2s | 0.0001-0.01mS/cm(取決于測量范圍) |
深度(非透氣式) | 0-10m | ±0.04%FS(±0.004m) | T63<2s | 0.001m(自動修正) |
0-100m | ±0.04%FS(±0.04m) | |||
0-250m | ±0.04%FS(±0.10m) | |||
深度(透氣式) | 0-10m | ±0.03%FS | ||
溶解氧-光學 | 0-500%空氣飽和度 | 0-200%：讀數之±1%或1%，w.i.g.；200-500%：讀數之±5% | T63<5s | 0.1%空氣飽和度 |
0-50mg/L | 0-20mg/L：±0.1mg/L或讀數之1%w.i.g.； 0-50mg/L:讀數之±5% | 0.01mg/L | ||
fDOM | 0-300ppb(QSE) | 線性：R2>0.999，300ppbQS(硫酸奎寧)溶液連續稀釋檢出限：0.07ppbQSE | T63<2s | 0.01ppbQSE |
ORP | -999-999mV | ±20mV，氧化還原標準溶液 | T63<5s | 0.1mV |
pH | 0-14 | ±0.1，校準溫度±10℃范圍內 ±0.2，全溫度量程 | T63<3s | 0.01 |
鹽度(由溫度和電導率計算得出) | 0-70ppt | 讀數之±1.0%或0.1ppt，w.i.g. | T63<2s | 0.01ppt |
鹽度(由溫度和電導率計算得出) | 0-70ppt | 讀數之±1.0%或0.1ppt，w.i.g. | T63<2s | 0.01ppt |
比電導率(由溫度和電導率計算得出) | 0-200mS/cm | 讀數之±0.5%或0.001mS/cm，w.i.g. | – | 0.001,0.01, 0.1mS/cm(自動選擇) |
溫度 | -5-50℃ | -5-35℃：±0.01℃ 35-50℃：±0.05℃ | T63<1s | 0.001℃ |
總溶解固體(TDS)(由溫度和電導率計算得出) | 0–100,000g/L 連續校準范圍0.30-1.00(默認0.64) | – | – | 可變 |
總懸浮固體(TSS)(濁度和標準樣的計算值) | 0-1500mg/L | – | T63<2s | 可變 |
濁度 | 0-4000FNU | 0-999FNU：0.3FNU或讀數之±2%，w.i.g.；1000-4000FNU：讀數之±5% | T63<2s | 0-999FNU：0.01FNU；1000-4000FNU：0.1FNU |
● 氣象站技術參數(選配)
2900ET主機 | |||
存儲容量 | 可存儲8800個數據，若采樣間隔設置為30分鐘，大約可以記錄183天數據 | ||
分辨率 | 12位 | ||
內存 | 非丟失性內存 | ||
測量間隔 | 1、5、10、15、30或60分鐘 | ||
供電 | 4節AA電池(五號電池) | ||
電池電量 | 12個月 | ||
顯示屏 | 可查看30天內至高和至低點數據；顯示霜凍時間和度日計算數值 | ||
尺寸規格 | 高30厘米×寬21.5厘米×長30厘米(含雨量桶)； 高26厘米×寬21.5厘米×長8.5厘米(不含雨量桶) | ||
重量 | 約2.9Kg(含風速風向傳感器和雨量桶) | ||
空氣溫度 | 相對濕度 | ||
測量范圍 | -32~+100℃ | 測量范圍 | 10%~*(5~50℃) |
測量精度 | ±0.6℃ | 測量精度 | ±3% |
分辨率 | 0.1℃ | 分辨率 | 0.1% |
風速 | 雨量 | ||
測量范圍 | 測量范圍 | 每個記錄間隔至多可記錄1650cm | |
啟動風速 | 測量精度 | ±2%(2.54厘米/小時) | |
測量精度 | 分辨率 | 0.254毫米 | |
分辨率 | 雨量桶直徑 | 20.3厘米 | |
風向 | 太陽輻射 | ||
測量范圍 | 0~360° | 測量范圍 | 0~1500 W/m2 |
測量精度 | ±4° | 測量精度 | ±5% |
分辨率 | 1° | 分辨率 | 1W/m2 |
露點(計算參數) | 蒸發 | ||
測量范圍 | 測量范圍 | 由彭曼公式計算 | |
測量精度 | 分辨率 | 0.1mm | |
