魚類游泳行為代謝測定泳道系列是水生生物（主要是魚類）游泳狀態下耗氧率（MO?）與游泳能力同步測定的一體化科研設備。可同步測量游泳速度與耗氧率，計算臨界游泳速度（Ucrit）、最大代謝率（MMR）、有氧代謝范圍（Aerobic Scope）、運動后過量耗氧（EPOC）。
 |  |  |  |
| 核心游泳呼吸測量系統 | 擴展版游泳呼吸測量系統 | 核心游泳性能測量系統 | 擴展版游泳性能測量系統 |
產品特性：
? 水生生物游泳呼吸測量系統 ? 游泳動物強制運動實驗 ? 全自動計算機控制間歇流呼吸測量 ? 附帶適用于Windows11的最新版AutoResp? 3 軟件，深度分析、統計與數據導出功能 ? 可構建多通道高通量實驗裝置（支持多達10個游泳隧道?。?/span> | ? 提供多種尺寸和容積的游泳隧道，適配不同規格的生物體 ? 專用游泳隧道，可用于拍攝或包含內置跑臺 ? 適用于淡水及標準濃度海水環境 ? 實時耗氧率測量與分析 |
應用場景：魚類生理生態學、環境毒理學、水產養殖育種篩選、氣候變化對水生動物能量代謝的影響研究。淡水/海水通用，溫控穩定，非侵入式光學測量，減少對實驗動物的應激
魚類游泳呼吸代謝測量系統DAQ-BT
功能介紹
該系統主要包括游泳水槽、水下監測傳感器和實時監控分析軟件系統。該監控系統可用于野外捕獲魚類游泳能力的現場測定包括呼吸代謝、行為特性等。 經過數年的研發和實驗室使用性能穩定可靠利用該系統可對游動的魚的生理機能、動能、行為、生物力學和運動學等進行測量。
原理
系統內可控制流體的流速，方便科研人員對魚類進行不同流場的測試及研究。并有流速傳感器探頭，精確記錄實時流速。光纖溶氧傳感器可同時測量水體的氧含量，通過連接電腦，配套軟件可計算出魚類的氧消耗量，繪制直觀的二維曲線圖，方便得到實驗結果。
攝影系統能夠記錄下魚類的行為，并通過軟件繪制活動曲線，更為合理地對魚類在變化流場下的行為特性進行研究。
核心結構與硬件
n 游泳隧道（Swim Tunnel）：雙層玻璃/亞克力測試段，可快速取放實驗動物；搭配外置電機與 DAQ-BT 控制器，實現精準流速（Ucrit 測試常用）控制；可選多種容積（170mL微型至850L大型）適配2g~15kg 的魚類。
n 呼吸與環境監測：光纖熒光氧傳感器（Witrox 高精度測氧儀）+ PT1000 溫度探頭，實時溫度補償；潛水沖洗泵 + PowerX4 藍牙/有線電源控制模塊，支持軟件驅動的水體更新；標配高精度葉輪流速儀用于流速校準。
n 軟件與控制：AutoResp? 3（Windows 10/11），全自動間歇式呼吸測量，支持協議編程（Ucrit、有氧代謝范圍、運氧成本等）、數據采集、空白校正、統計分析與導出；單 PC 最多可擴展至 4 個游泳隧道（通過 Add-on Swimming Respirometry System 疊加）
n 游泳速度：5~165 cm/s
n 耗氧率：0~475% 溶氧飽和度，分辨率0.475%
n 可選配件：高速攝像與行為分析模塊、360°可視化游泳隧道、treadmill 式隧道（用于底棲/爬行類）、水質（pH/氨氮）擴展監測單元。
小型生物游泳呼吸測定

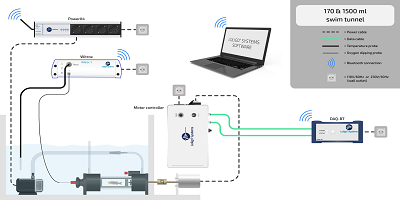

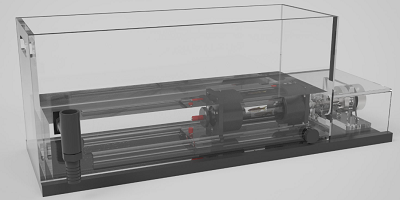

最小的“Blazka型”游泳隧道, 170mL和1500mL。通常用于單個小魚（如成年斑馬魚、青鳉、青鳉魚、刺魚等）的游泳代謝/性能測試。

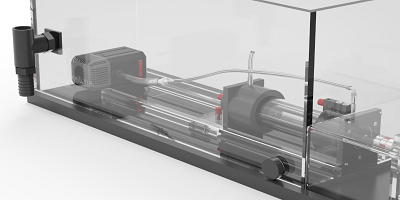

游泳水槽的測試段：位于一個內玻璃管內，外有外玻璃管環繞?？刹鹦兜娜臃奖憧焖俜湃牖蛞瞥鲷~類。游泳腔置于恒溫水浴中，以控制溫度和調節水質。
外置電機：由電機控制箱進行控制。電機控制箱與DAQ-BT儀器相連，該儀器通過藍牙與AutoResp? 3軟件進行無線連接。通過軟件自動化控制水流速度（例如，通過預設程序），同時在試驗過程中不會對動物造成干擾。

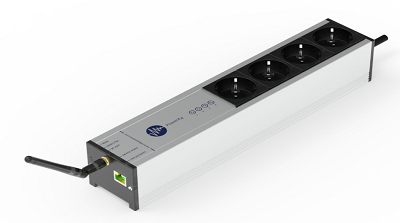

潛水泵：水泵置于水浴箱內，并連接至游泳艙的沖洗入口。沖洗出口確保在游泳試驗過程中游泳艙內的水能夠得到持續補充。該潛水沖洗泵連接至PowerX4四路電源排插，支持通過有線局域網/以太網或無線藍牙實現軟件驅動的設備開關控制與監控。這可通過AutoResp? 3實現獨立的水泵控制。

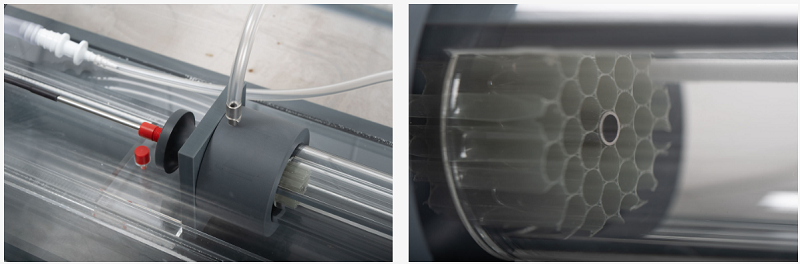

光學溶解氧探頭：內置式浸入式氧探頭可安裝于測試段，用于進行非侵入式光學氧氣測量。高精度氧氣測量儀Witrox支持無線藍牙通信，可從游泳腔內部采集溶解氧數據。高精度PT1000溫度傳感器，為氧氣數據提供實時的溫度補償，從而確保測量精度。
流道跟蹤系統（DPTV）：可實現與電機轉速的簡易自動化水流速度校準。在DPTV2軟件中完成校準后，只需將導出的校準文件加載到AutoResp? 3中，即可立即投入使用。
Witrox、DAQ-BT 和 PowerX4 可通過藍牙（或 LAN）連接到您 PC 上的 AutoResp? 3，因此您可將 PC 置于遠離水源的獨立房間，同時直接在 AutoResp? 3 中進行深度數據采集與分析。
大型生物游泳呼吸測定

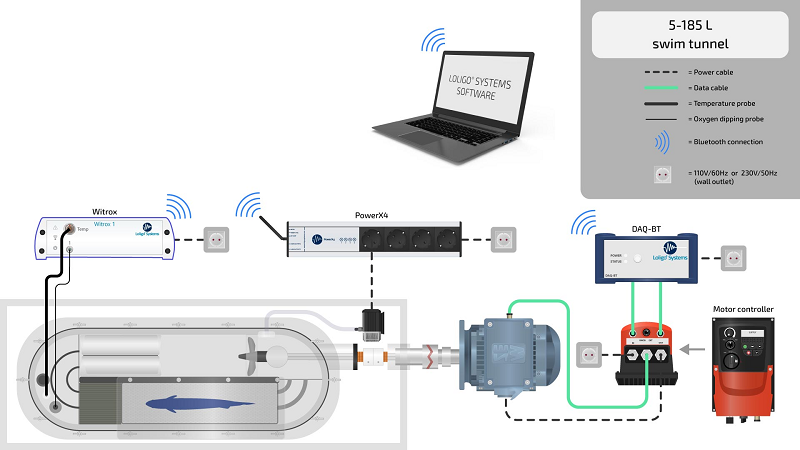

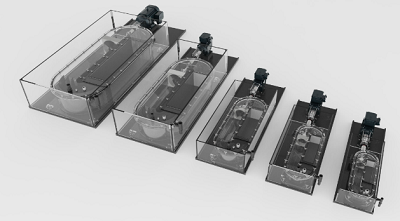

大型游泳隧道模型規格范圍在5L-850L之間。這些游泳隧道主要采用丙烯酸材料制造，通常用于評估游泳性能（臨界游泳速度）及測定單個魚類的最大代謝率，適用的濕重范圍從20g-15kg，甚至可用于小型魚類的魚群/群體研究。
以下為容量對應的研究對象重量表
容量 | 重量 | 容量 | 重量 |
5L | 71kg | 90L | 180kg |
10L | 113kg | 130L | 350kg |
30L | 145kg | 180L | 350kg |
51L | 180kg | 850L | 857kg |
供電：230V/50Hz歐標，110V/60Hz美標

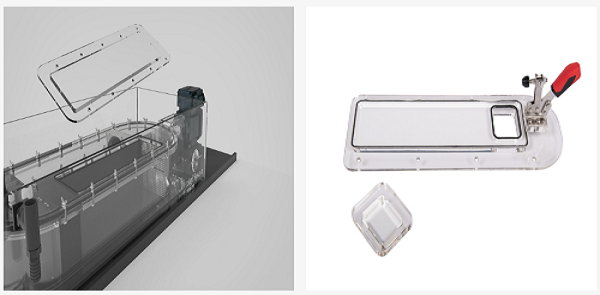

游泳水槽的測試段位于水槽側面，這樣能夠無遮擋地觀察實驗動物，非常適合進行拍攝或水流可視化。測試段配有可拆卸的螺旋式上蓋，便于放入或取出動物。如需快速接觸實驗生物（例如斑馬魚群），請考慮使用快速拆卸上蓋。

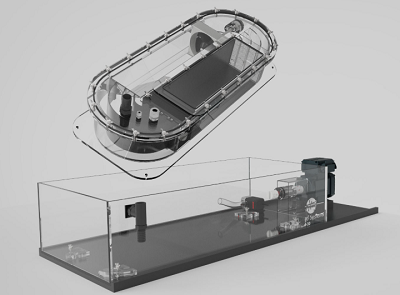

游泳艙安裝在水浴裝置內部，便于溫度控制和調節水質。整個游泳艙可拆卸，便于清潔和維護。

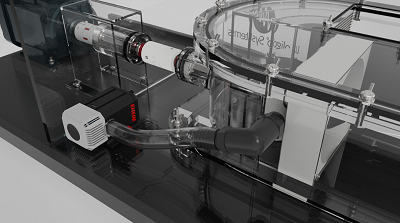

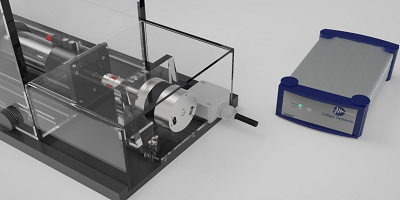

游泳隧道安裝有一臺由變頻驅動（即電機控制箱）控制的大功率外部電機。此電機控制箱連接到DAQ-BT儀器.
潛水式水泵置于水槽內部，并與泳槽的沖洗入口連接。通過沖洗出口，確保泳槽內的水能在游泳試驗過程中持續更新。潛水式?jīng)_洗泵可接入我們的 PowerX4 設備，通過 AutoResp? 3 實現泵的自動化和程序化控制。

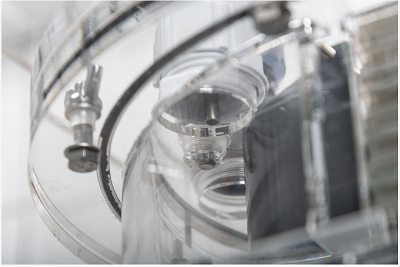

內置的氧氣浸入式探頭可安裝于游泳室中，用于進行非侵入性光學氧氣測量。我們的高精度氧氣測量儀Witrox配備無線藍牙通信功能，隨后通過光纖從游泳室內部收集氧氣數據。高精度PT1000溫度探頭置于水浴中，可對氧氣數據進行實時溫度補償。

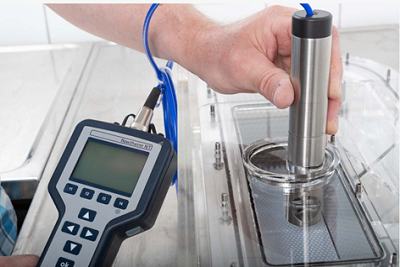

高精度的翼輪式流量探頭和流量計，可在 AutoResp? 3 內部方便地對水流速度進行直接校準。
軟件還可用于校準氧氣傳感器。
Witrox、DAQ-BT 和 PowerX4 通過藍牙（或局域網）連接到您電腦上的 AutoResp? 3 軟件。這樣，您可以將電腦放在獨立的房間，遠離任何水源風險，同時直接在 AutoResp? 3 中進行數據采集，以進行深入分析。
魚類或無脊椎動物游泳性能測量系統
? 帶行走履帶式游泳水槽

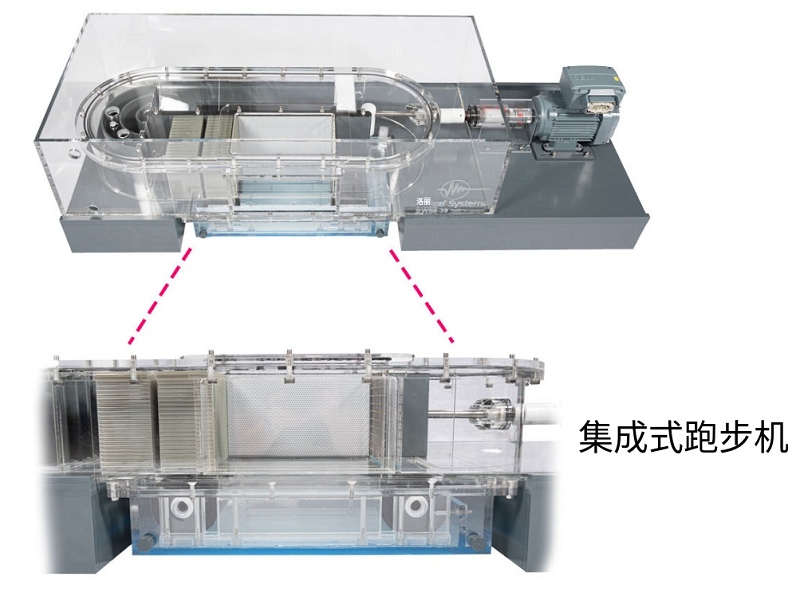

本款履帶式游泳水槽為 28 升專用設備，適用于魚類或無脊椎動物游泳行為研究。設備測試段底部裝有內置電動透明履帶，履帶速度可獨立于水流速度單獨調控。該型號非常適合針對行走魚類 / 無脊椎動物開展生理學、行為學、生物能量學、生物力學及運動學測量研究。
? 拍攝用游泳水槽

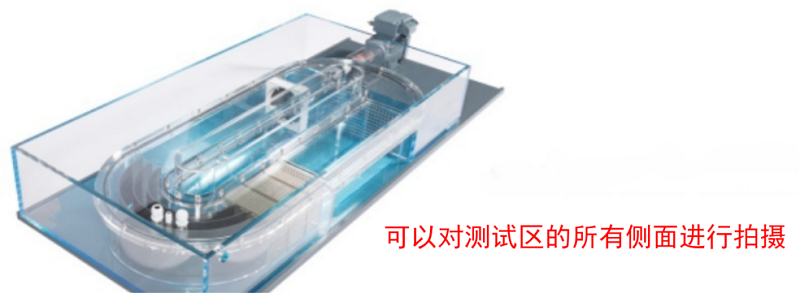

我們的360°全景游泳水槽分為51升和130升兩種規格，專為游動生物的三維成像設計。水槽中段為加寬式干燥區域，便于安裝相機及其他光學設備。
測試段的透明頂面、底面與側壁，可從四個角度拍攝游動生物或觀測水流狀態，即上方、下方及兩側視角。
產地：丹麥Loligo
