可實現植物光合速率、生理指標和環境因子的連續監測

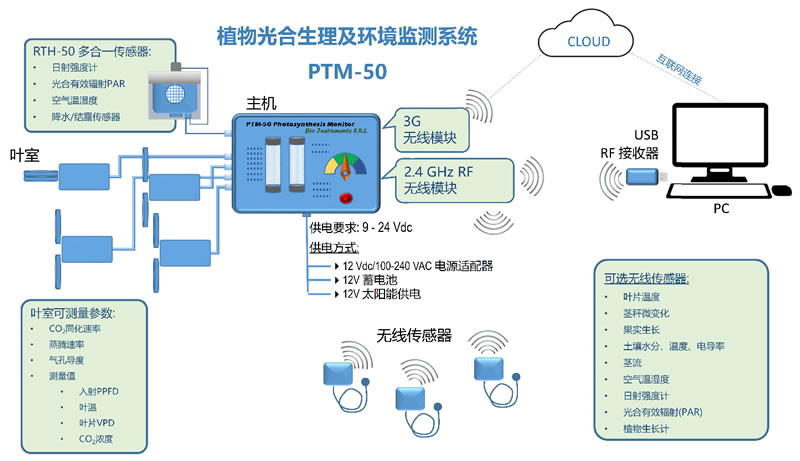

PTM-50是一臺光合儀，但它不是一臺普通的光合儀。它專為長期連續監測而設計。獨特的自動開合葉室，測量間隙呈打開狀態，大限度保持葉片的自然狀態。4個葉室通道，可同時監測多個樣品。
PTM-50是一臺光合儀，但它不僅僅是一臺光合儀。它還是一臺多通道植物生理及環境監測系統。它可以連接多個無線傳感器，對環境因子(PAR、空氣溫濕度、土壤溫濕度等)和植物生理指標(葉片溫度、莖流速率、莖桿微變化、果實生長量等)進行監測。
主要功能
? 可24h連續監測葉片CO2氣體交換
? 獲得每日CO2凈同化量（凈生產量）
? 分析白天和夜晚的CO2交換平衡（光合與呼吸）
? 精準研究光照、溫度、CO2濃度等環境因子對植物生長的影響
? 可24h連續監測葉片H2O氣體交換、蒸騰速率和氣孔導度
? 連續監測時間可長達數小時、數天甚至數周
? 可連接2個，3個或4個葉室，同時監測多個樣品
? 通過外接傳感器可同步監測莖流量、莖桿果實微變化、空氣溫濕度、PAR等多項環境和生理指標
應用領域
? 優化栽培方式以獲得高產
? 找到產量提高的限制因素，在適當?shù)臅r(shí)間采取適當?shù)拇胧?/p>
? 找出植物自身的限制因素——例如氣孔因素
? 比較不同的品種和處理間的差異
? 在植物生理學、生態學、農學、園藝學、作物栽培學、設施農業、節水農業等諸多領域均可廣泛應用
在歐洲，一些科學家將其作為生態環境的長期監測系統，考察地中海沿岸植物環境條件的變化與CO2的交換過程。
在亞洲的韓國和日本，用戶利用該系統進行生長箱中作物的長期監測。
測量參數
光合氣體交換測量值：CO2同化速率、蒸騰速率、氣孔導度、參比和葉室CO2濃度、參比和葉室H2O濃度、葉室空氣流量、水汽壓飽和虧、大氣壓等
外接傳感器測量值：植物莖流量、莖桿微變化、樹干直徑生長量、果實生長量、葉面溫度、PAR、空氣溫濕度、土壤溫濕度等

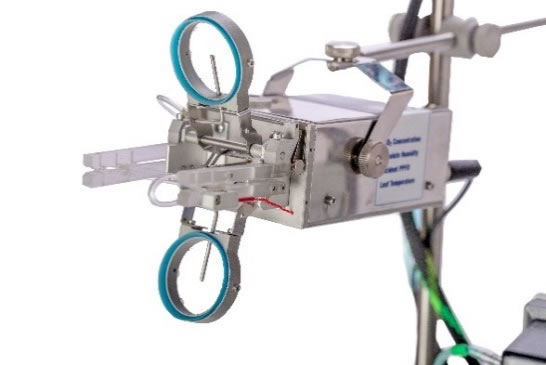

LC-10R葉室
主要技術參數
? 測量模式：自動連續監測
? 葉室個數: 2個，3個或4個
? 葉室類型：自動開閉
? 葉室采樣模式：順序測量
? 葉室測量循環時間：20 s
? 采樣時間間隔：5 - 120 min，可設定
? 葉室面積：10 cm2
? 葉室連接管線的長度: 3.5 m
? CO2分析器：非擴散紅外氣體分析器
? CO2測量范圍: 0 – 1000 ppm
? CO2氣體交換測量范圍：-70 – 70 μmol CO2 m-2 s-1
? H2O分析器：內置式空氣溫濕度傳感器
? 空氣流速控制范圍: 0.25 – 0.5 LPM，自適應
? 電源: 9 – 24 VDC
? 通訊方式：內置2.4 GHz RF發射器與PC端USB RF接收器；內置3G無線模塊
? 操作溫度：10 – 40 ℃---
? 防護等級：IP55
基本配置
1臺主機、1個電源適配器、2個LC-10R葉室、2根3.5 m葉室連接管線、1套不銹鋼支架、控制軟件、操作手冊
可加配選件
1或2個LC-10R葉室、1或2根3.5 m葉室連接管線、1個RTH-50多合一傳感器（包含空氣溫濕度、PAR、雨露傳感器）、1套不銹鋼支架、選配的無線傳感器。
應用舉例

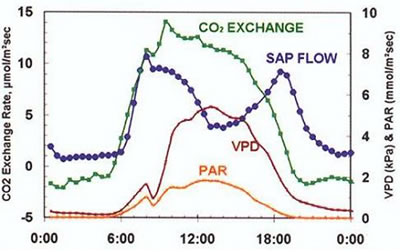

下圖是棉花葉片一天的監測結果，這只是一部分傳感器的數值對照，該系統可以得到多個傳感器數值對照?qǐng)D形，使試驗結果更清晰的表現在圖上，這樣對于研究環境因子變化對植物生理影響更加方便直觀。
可選傳感器及配件
名稱 | 基本參數 | 圖片 | |

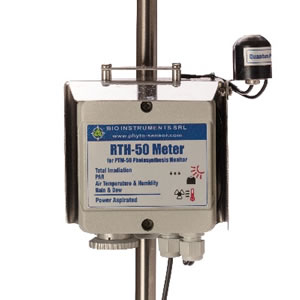

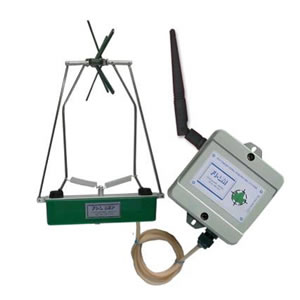

1 | RTH-50空氣溫濕度、PAR、雨露傳感器
| PAR測量范圍：0到2000 μmol m?2 s?1；空氣溫度測量范圍：0到50 ℃；空氣濕度測量范圍：0到100% RH |
|

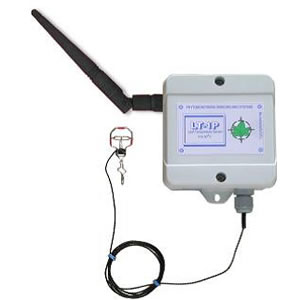

2 | LT-1z葉片溫度傳感器 | 范圍：0到50 ℃ 分辨率：0.1 ℃ 精度：± 0.2 ℃ |
|

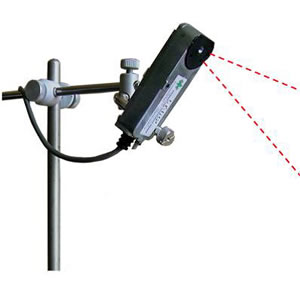

3 | LT-LRz紅外葉溫傳感器 | 范圍：0到50 ℃ 視野：3:1 分辨率：0.1 ℃ 精度：± 0.1 ℃ |
|

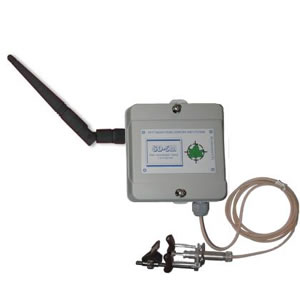

4 | SD-5z莖桿微變化傳感器 | 適用莖桿直徑：5到25 mm 測量范圍：0到5 mm 分辨率：0.002 mm |
|
5 | SD-6z莖桿微變化傳感器 | 適用莖桿直徑：20到70 mm 測量范圍：0到5 mm 分辨率：0.002 mm | |

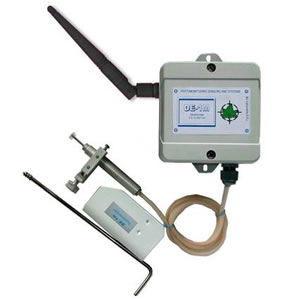

6 | DE-1z樹干直徑生長傳感器 | 樹干直徑范圍：大于60 mm 測量范圍：1到10 mm 分辨率：0.005 mm |
|
7 | FI-Lz果實生長傳感器 | 范圍：30到160 mm 分辨率：0.1 mm |
|
8 | FI-Mz果實生長傳感器 | 范圍：15到90 mm 分辨率：0.05 mm | |
9 | FI-Sz果實生長傳感器 | 范圍：7到45 mm 分辨率：0.02 mm | |

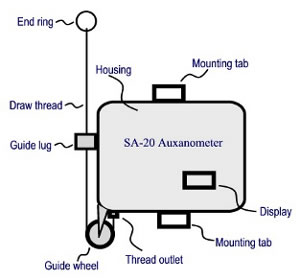

10 | SA-20z植物生長傳感器 | 范圍：0到500 mm 分辨率：0. 2 mm |
|

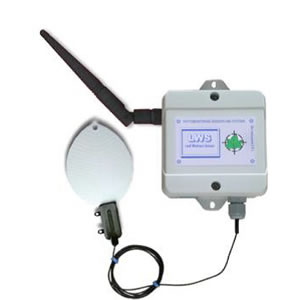

11 | LWS-02z葉片濕度傳感器 | 模擬信號，與葉片 |
|

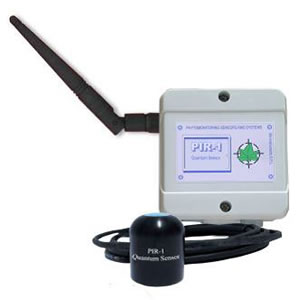

12 | PRI-1z光量子傳感器（400 到700 nm） | 范圍：0到2500 μmol m-2 s-1 重復性：± 1% 精度：± 5% |
|

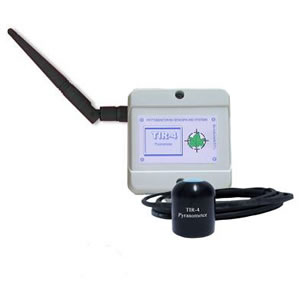

13 | TIR-4z總輻射傳感器 | 范圍：0到1200 Wt m-2 重復性：± 1% 精度：± 5% |
|

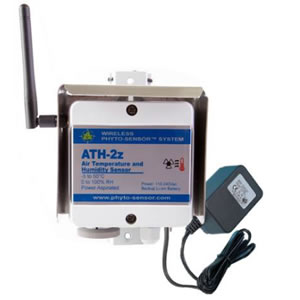

14 | ATH-2z空氣溫濕度傳感器（風扇吸入式） | 溫度：-40到60 ℃；分辨率：0.1 ℃；精度：± 0.5 ℃ 濕度：3到100 %RH；分辨率：0.1 %RH；精度：± 2%（需外接交流電） |
|

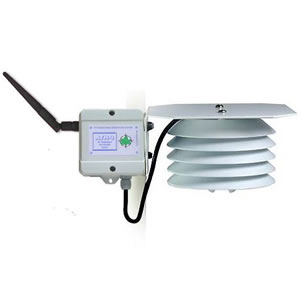

15 | ATH-3z空氣溫濕度傳感器（百葉箱式） | 溫度：-40到60 ℃；分辨率：0.1 ℃；精度：± 0.5 ℃ 濕度：3到100 %RH；分辨率：0.1 %RH；精度：± 2% |
|

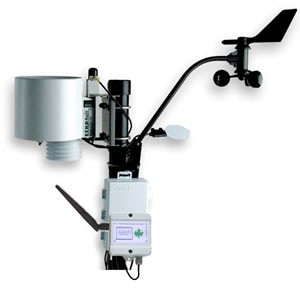

16 | DWS-Z氣象站 | 光照：0到1200 Wm-2 溫度：-40到60 ℃ 濕度：3到100 %RH 降雨量分辨率：1 mm或0.2 mm 風速：1.3到58 m/s 風向分辨率：1o |
|

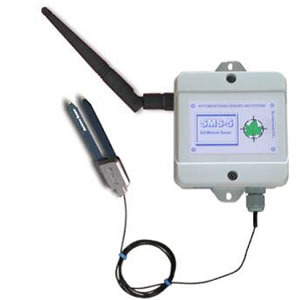

17 | SMS-5z土壤水分傳感器 | 0到100 %體積含水量 |
|

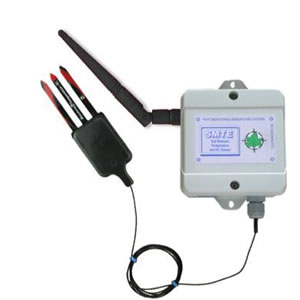

18 | SMTE-z土壤濕度、溫度、電導率傳感器 | 土壤水分：0到100 % vol.% WC 溫度：-40到50 ℃ 電導率：0 to 15 dS/m |
|

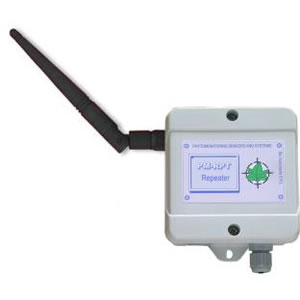

19 | Router無線中繼器 | 可額外擴展15個傳感器，并延長通訊距離。需接交流電或太陽能 |
|
20 | PC端接收器 | 通過USB連接PC，無線傳輸數據 | |
21 | 軟件 | 可設置傳感器的采樣時間，下載數據等 |
產地：以色列OLAN
